在鋼架構(gòu)焊接中，環(huán)縫焊接的火焰預(yù)熱工藝是確保焊接質(zhì)量的重要步驟，尤其適用于厚板或高碳鋼、合金鋼等易產(chǎn)生焊接裂紋的材料。

1. 預(yù)熱目的

減少應(yīng)力：預(yù)熱可降低焊接區(qū)域的溫度梯度，減少熱應(yīng)力，防止裂紋。

改善焊接性：預(yù)熱提升材料塑性，降低裂紋傾向，尤其對(duì)高碳鋼和合金鋼。

去除濕氣：預(yù)熱能去除材料表面的水分和油污，減少氣孔和夾雜。

2. 預(yù)熱設(shè)備

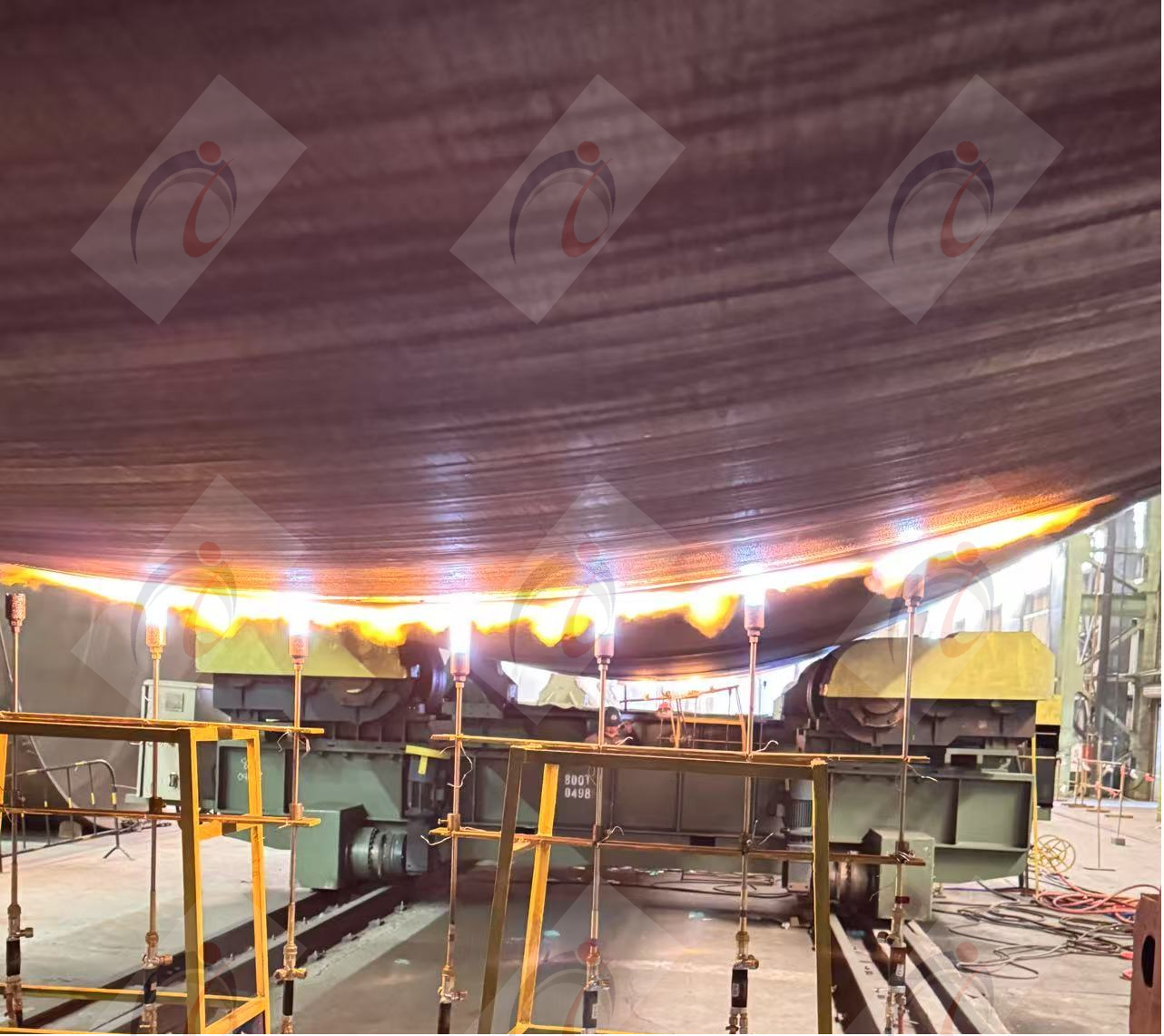

火焰預(yù)熱工具：常用氧乙炔或氧丙烷火焰加熱器，配備多噴嘴加熱槍?zhuān)_保均勻加熱。

測(cè)溫設(shè)備：使用紅外測(cè)溫儀或接觸式熱電偶監(jiān)控溫度。

3. 預(yù)熱工藝參數(shù)

預(yù)熱溫度：根據(jù)材料厚度和成分確定，通常在100°C至300°C之間，具體參考焊接工藝規(guī)程。

加熱范圍：加熱區(qū)域?yàn)楹缚p兩側(cè)各100-150mm，確保均勻預(yù)熱。

加熱速度：緩慢加熱，避免局部過(guò)熱，通?？刂圃?/span>50°C/min以?xún)?nèi)。

4. 預(yù)熱步驟

準(zhǔn)備工作：清理焊縫區(qū)域，確保無(wú)油污、銹跡等。

加熱：用火焰加熱器均勻加熱焊縫及兩側(cè)，保持溫度均勻。

溫度監(jiān)控：實(shí)時(shí)監(jiān)測(cè)溫度，確保達(dá)到要求。

保溫：達(dá)到預(yù)熱溫度后，保溫一段時(shí)間，確保溫度均勻。

5. 焊接過(guò)程

焊接時(shí)機(jī)：預(yù)熱完成后立即焊接，避免溫度下降。

層間溫度控制：多層焊接時(shí)，控制層間溫度不低于預(yù)熱溫度。

6. 后熱處理

緩冷：焊接后采取保溫措施，如保溫毯，防止快速冷卻。

后熱處理：必要時(shí)進(jìn)行去應(yīng)力退火或回火，進(jìn)一步消除殘余應(yīng)力。

7. 安全注意事項(xiàng)

防火：火焰預(yù)熱時(shí)注意防火，遠(yuǎn)離易燃物。

通風(fēng)：確保工作區(qū)域通風(fēng)良好，避免有害氣體積聚。

防護(hù)：操作人員需穿戴防護(hù)裝備，如手套、面罩等。

總之環(huán)縫焊接的火焰預(yù)熱工藝通過(guò)控制預(yù)熱溫度、加熱范圍和速度，確保焊接質(zhì)量，減少裂紋和應(yīng)力。操作時(shí)需嚴(yán)格遵守工藝要求，確保安全。
