氣焊的火焰是用來對焊件和填充金屬進行加熱、熔化和焊接的熱源：氣割的火焰是預熱的熱源；火焰的氣流又是熔化金屬的保護介質。焊接火焰直接影響到焊接質量和焊接生產率，氣焊氣割時要求焊接火焰應有足夠的溫度，體積要小，焰芯要直，熱量要集中；還應要求焊接火焰具有保護性，以防止空氣中的氧、氮對熔化金屬的氧化及污染。

（一）     焊接切割的火焰分類

氣焊氣割的氣體火焰包括氧-乙炔焰、氫氧焰及液化石油氣體[丙烷（C3H8）含量占50％、80％，此外還有丁烷（C4H10）、丁烯（C4H8）等]燃燒的火焰。乙炔與氧混合燃燒形成的火焰，稱為氧-乙炔焰。氧-乙炔焰具有很高的溫度（約3200℃），加熱集中，因此，是氣焊氣割中主要采用的火焰。

氫與氧混合燃燒形成的火焰，稱為氫氧焰。氫氧焰是最早的氣焊利用的氣體火焰，由于其燃燒溫度低（溫度可達2770℃），且容易發生爆炸事故，未被廣泛應用于工業生產，目前主要用于鉛的焊接及水下火焰切割等。

液化石油氣燃燒的溫度比氧-乙炔火焰要低（丙烷在氧氣中燃燒溫度為2000、2850℃）。液化石油氣體燃燒的火焰主要用于金屬切割，用于氣割時，金屬預熱時間稍長，但可以減少切口邊緣的過燒現象，切割質量較好，在切割多層疊板時，切割速度比使用乙炔快20％、30％。液化石油氣體燃燒的火焰除越來越廣泛地應用于鋼材的切割外，還用于焊接有色金屬。國外還有采用乙炔與液化石油氣體混合，作為焊接氣源。

乙炔（C2H2）在氧氣（02）中的燃燒過程可以分為兩個階段，首先乙炔在加熱作用下被分解為碳和氫（H2），接著碳和混合氣中的氧發生反應生成一氧化碳（CO），形成第一階段的燃燒：隨后在第二階段的燃燒是依靠空氣中的氧進行的，這時一氧化碳和氫氣分別與氧發生反應分別生成二氧化碳（C02）和水（H20）。上述的反應釋放出熱量，即乙炔在氧氣中燃燒的過程是一個放熱的過程。

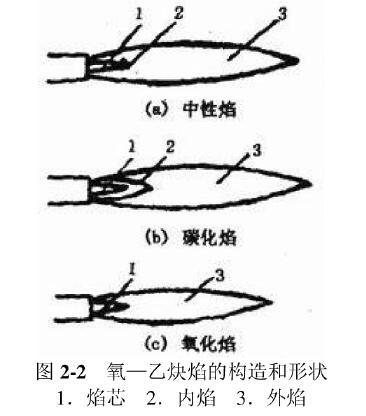

氧-乙炔火焰根據氧和乙炔混合比的不同，可分為中性焰、碳化焰和氧化焰三種類型，其構造和形狀如圖2一2所示。

（二）中性焰 中性焰是氧與乙炔體積的比值（02/C2H2)為1.1～1.2的混合氣燃燒形成的氣體火焰，中性焰在第一燃燒階段既無過剩的氧又無游離的碳。當氧與內烷容積的比·值()2/C3H8)為3·5時，也可得到中性焰。中性焰有三個顯著區別的區域，分別為焰芯、內焰和外焰，如圖2一2（a）所示。

1. 焰芯 中性焰的焰芯呈尖錐形，色白而明亮，輪廓清楚。焰芯由氧氣和乙炔組成，焰芯外表分布有一層由乙炔分解所生成的碳素微粒，由于熾熱的碳粒發出明亮的白光，因而有明亮而清楚的輪廓。

在焰芯內部進行著第一階段的燃燒。焰芯雖然很亮，但溫度較低（800、1200℃），這是由于乙炔分解而吸收了部分熱量的緣故。

2. 內焰 內焰主要由乙炔的不完全燃燒產物，即來自焰芯的碳和氫氣與氧氣燃燒的生成物一氧化碳和氫氣所組成。內焰位于碳素微粒層外面，呈藍白色，有深藍色線條。內焰處在焰芯前2、4mm部位，燃燒量激烈，溫度最高，可達3100、3巧0℃。氣焊時，一般就利用這個溫度區域進行焊接，因而稱為焊接區。

由于內焰中的一氧化碳（CO）和氫氣（H2）能起還原作用，所以焊接碳鋼時都在內焰進行，將工件的焊接部位放在距焰芯尖端2-4mm處。內焰中的氣體中一氧化碳的含量占60％、66％，氫氣的含量占30％、34％，由于對許多金屬的氧化物具有還原作用，所以焊接區又稱為還原區。

3. 外焰 處在內焰的外部，外焰的顏色從里向外由淡紫色變?yōu)槌赛S色。在外焰，來自?xún)?nèi)焰燃燒生成的一氧化碳和氫氣與空氣中的氧充分燃燒，即進行第二階段的燃燒。外焰燃燒的生成物是二氧化碳和水。

外焰溫度為1200-2500℃。由于二氣化碳（C02）和水（H20）在高溫時容易分解，所以外焰具有氧化性。

中性焰應用最廣泛，一般用于焊接碳鋼、紫銅和低合金鋼等。

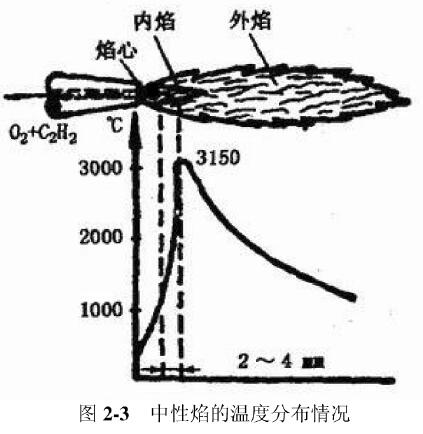

中性焰的溫度是沿著火焰軸線而變化的，如圖2一3所示。中性焰溫度最高處在距離焰芯末端2-4mm的內焰的范圍內，此處溫度可達3150℃，離此處越遠，火焰溫度越低。

此外，火焰在橫斷面上的溫度是不同的，斷面中心溫度最高，越向邊緣，溫度就越低。

由于中性焰的焰芯和外焰溫度較低，而且內焰具有還原性，內焰不但溫度最高還可以改善焊縫金屬的性能，所以，采用中性焰焊接切割大多數的金屬及其合金時，都利用內焰。

（二）  碳化焰

碳化焰是氧與乙炔的體積的比值（O2/C2H2）小于1.1時的混合氣燃燒形成的氣體火焰，因?yàn)橐胰灿羞^(guò)剩量，所以燃燒不完全。碳化焰中含有游離碳，具有較強的還原作用和一定的滲碳作用。

碳化焰可分為焰芯、內焰和外焰三部分，如圖2一2（b）所示。碳化焰的整個火焰比中性焰長而柔軟，而且隨著乙炔的供給量增多，碳化焰也就變得越長、越柔軟，其挺直度就越差。當乙炔的過剩量很大時，由于缺乏使乙炔完全燃燒所需要的氧氣，火焰開始冒黑煙。

碳化焰的焰芯較長，呈藍白色，由一氧化碳（CO）、氫氣（H2）和碳素微粒組成。碳化焰的外焰特別長，呈橘紅色，由水蒸汽、二氧化碳、氧氣、氫氣和碳素微粒組成。

碳化焰的溫度為2700-3000℃。由于在碳化焰中有過剩的乙炔，它可以分解為氫氣和碳，在焊接碳鋼時，火焰中游離狀態的碳會滲到熔池中去，增高焊縫的含碳量，使焊縫金屬的強度提高而使其塑性降低。

此外，過多的氫會進入熔池，促使焊縫產生氣孔和裂紋。因而碳化焰不能用于焊接低碳鋼及低合金鋼。但輕微的碳化焰應用較廣，可用于焊接高碳鋼、中合金鋼、高合金鋼、鑄鐵、鋁和鋁合金等材料。

（三）  氧化焰

氧化焰是氧與乙炔的體積的比值（02/C2H2）大子l.2時的混合氣燃燒形成的氣體火焰，氧化焰中有過剩的氧，在尖形焰芯外面形成了一個有氧化性的富氧區，其構造和形狀如圖2一2（c）所示。

氧化焰由于火焰中含氧較多，氧化反應劇烈，使焰芯、內焰、外焰都縮短，內焰很短，幾乎看不到。氧化焰的焰芯呈淡紫藍色，輪廓不明顯；外焰呈藍色，火焰挺直，燃燒時發出急劇的“嘶嘶”聲。氧化焰的長度取決于氧氣的壓力和火焰中氧氣的比例，氧氣的比例越大，則整個火焰就越短，噪聲也就越大。

氧化焰的溫度可達3100-3400℃。由于氧氣的供應量較多，使整個火焰具有氧化性。如果焊接一般碳鋼時，采用氧化焰就會造成熔化金屬的氧化和合金元素的燒損，使焊縫金屬氧化物和氣孔增多并增強熔池的沸騰現象，從而較大地降低焊接質量。所以，一般材料的焊接，絕不能采用氧化焰。但在焊接黃銅和錫青銅時，利用輕微的氧化焰的氧化性，生成的氧化物薄膜覆蓋在熔池表面，可以阻止鋅、錫的蒸發。由于氧化焰的溫度很高，在火焰加熱時為了提高效率，常使用氧化焰。氣割時，通常使用氧化焰。

（四）  各種火焰的適用范圍

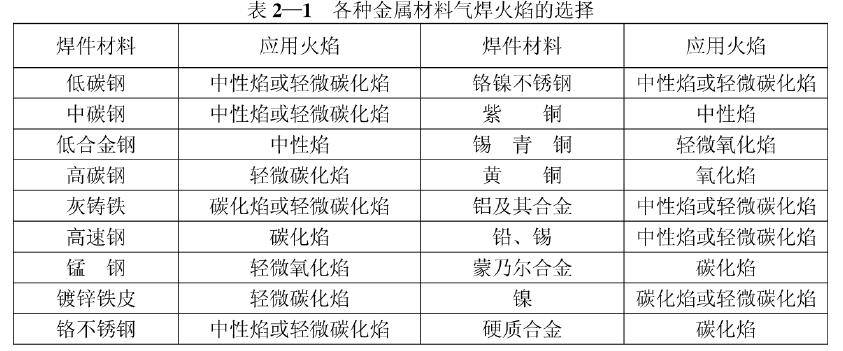

以上敘述的中性焰、碳化焰、氧化焰，因其性質不同，適用于焊接不同的材料。氧與乙炔不同體積比值（02/C2H2）對焊接質量關系很大。各種金屬材料氣焊時火焰種類的選擇詳見表2一1。
