多層多道焊時(shí)，在施焊后繼焊道之前，其相鄰焊道應(yīng)保持的溫度，稱為道間溫度，俗稱層間溫度。對(duì)于焊前需要預(yù)熱的焊件，其道間溫度應(yīng)等于或略高于預(yù)熱溫度。否則，應(yīng)重新進(jìn)行預(yù)熱。

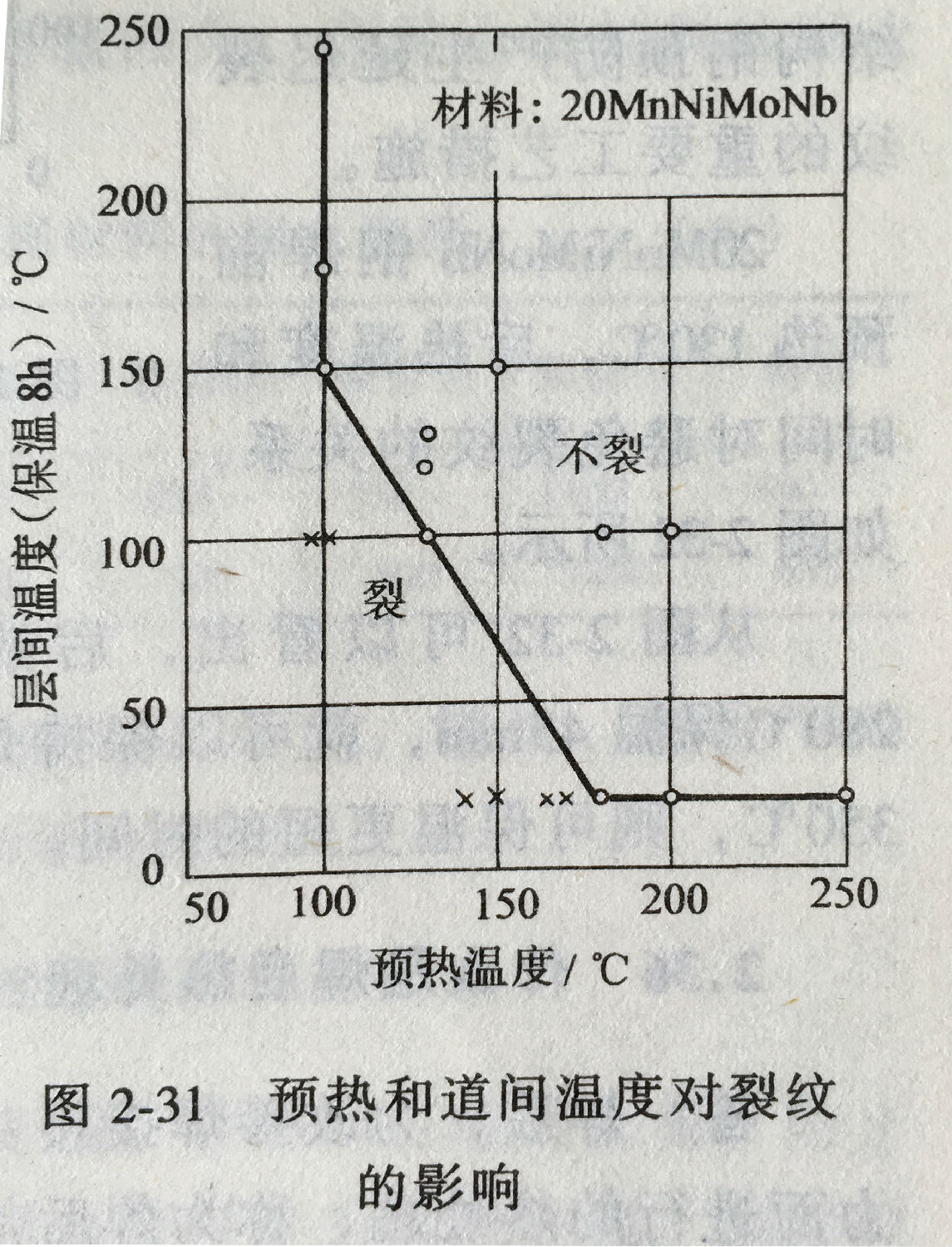

適當(dāng)?shù)牡篱g溫度和預(yù)熱溫度有非常密切的關(guān)系。曾對(duì)20MnNiMob鋼進(jìn)行了試驗(yàn)，焊后的道間保溫時(shí)間為8h，并分別選擇了100℃、130℃和150℃等作為預(yù)熱和道間溫度，試驗(yàn)結(jié)果，預(yù)熱和道間溫度對(duì)裂紋的影響，如圖所示。

從圖可以看出，預(yù)熱溫度130℃，道間溫度130℃，保溫8h，焊件不裂。如果不控制道間溫度，焊后不采取保溫措施，必須保證預(yù)熱溫度180℃，才能保證焊件不裂。如果降低預(yù)熱溫度到100℃，則焊后必須將道間溫度提高到150℃以上，才能避免裂紋。因此在確定預(yù)熱溫度的同時(shí)，必須考慮控制道間溫度的有利作用，適當(dāng)提高道間溫度，可以降低預(yù)熱溫度。

梅塞爾火焰加熱設(shè)備，梅塞爾預(yù)熱設(shè)備，梅塞爾焊接設(shè)備
